SA516 VS Q345R: การสำรวจความแตกต่าง



ทั้งแผ่นเหล็ก SA516 และแผ่นเหล็ก Q345R เป็นแผ่นเหล็กภาชนะรับความดัน ดังนั้นความแตกต่างระหว่างทั้งสองคืออะไร? บทความนี้จะให้รายละเอียดเพิ่มเติมแก่คุณ



ความแตกต่างหลักระหว่างแผ่นเหล็ก SA516 และแผ่นเหล็ก Q345R จะได้รับการวิเคราะห์จากลักษณะของวัสดุ วิธีการผลิต การอบชุบ สมบัติทางกล และอื่นๆ

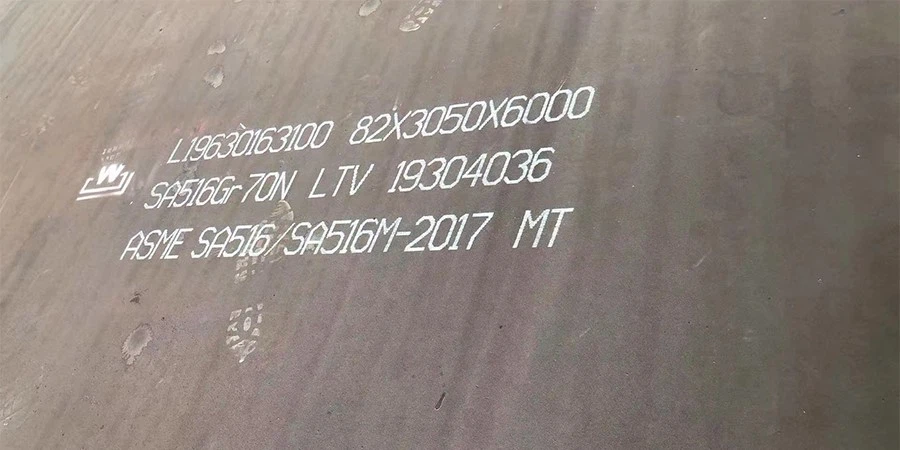

แผ่นเหล็ก SA516 เป็นไปตามมาตรฐาน ASME สำหรับแผ่นเหล็กคาร์บอนสำหรับภาชนะรับความดันปานกลางและอุณหภูมิต่ำ เกรดแผ่นเหล็กหลัก ได้แก่ SA516Gr.55, SA516Gr.60, SA516Gr.65, SA516Gr.70 แผ่นเหล็กภาชนะรับความดันที่ใช้กันมากที่สุดคือ SA516 เกรด 70

Q345R เป็นแผ่นเหล็กมาตรฐานจีนสำหรับภาชนะรับความดัน และมาตรฐานการใช้งานคือ GB/T 713

เหล็ก SA516 Gr.70: เหล็ก SA516Gr70 ควรเป็นเหล็กที่ถูกฆ่า กระบวนการถลุงโดยใช้วิธีเตาแบบเปิด เครื่องแปลงออกซิเจนแบบพื้นฐาน หรือวิธีเตาไฟฟ้า

เหล็ก Q345R: Q345R ถูกหลอมด้วยเครื่องแปลงออกซิเจนหรือเตาไฟฟ้า และนำไปกลั่นนอกเตา

เหล็ก SA516 Gr.70: เมื่อความหนาของแผ่นเหล็ก SA516Gr.70 มากกว่า 40 มม. จะต้องทำให้เป็นมาตรฐาน

Q345R: แผ่นเหล็ก Q345R จะเพิ่มขึ้นตามความหนา และภายใต้เงื่อนไขที่ให้ความมั่นใจในประสิทธิภาพ แผ่นเหล็กจะต้องได้รับการปรับให้เป็นมาตรฐาน

แผ่นเหล็ก SA516: ความต้านทานแรงดึงของแผ่นเหล็ก SA516 อยู่ระหว่าง 485MPa ถึง 620MPa ความแข็งแรงของผลผลิตอยู่ระหว่าง 275MPa ถึง 345MPa และอุณหภูมิทดสอบแรงกระแทกคือ ​​0 องศาหรือ -20 องศา ‌

แผ่นเหล็ก Q345R: ความต้านทานแรงดึงของแผ่นเหล็ก Q345R อยู่ระหว่าง 470MPa ถึง 630MPa ความแข็งแรงของผลผลิตไม่น้อยกว่า 345MPa และอุณหภูมิทดสอบแรงกระแทกคือ ​​0 องศาหรือ -20 องศา ‌

แผ่นเหล็ก SA516 มักใช้ในการผลิตภาชนะรับความดันที่อุณหภูมิต่ำ เนื่องจากความเหนียวทนต่อแรงกระแทกที่อุณหภูมิต่ำเป็นตัวบ่งชี้ที่สำคัญของแผ่นเหล็ก SA516

แผ่นเหล็ก Q345R มักจะทำการทดลองแรงกระแทกเพียง 0 องศาเท่านั้น และการทดสอบแรงกระแทก -20 องศาก็ดำเนินการตามโปรโตคอลด้วย แต่โดยทั่วไปไม่แนะนำสำหรับการผลิตภาชนะรับความดันอุณหภูมิต่ำ .

แผ่นเหล็ก Q345R และแผ่นเหล็ก SA516 มีความแตกต่างเล็กน้อยในหลาย ๆ ด้าน ซึ่งเป็นตัวกำหนดการใช้งานในด้านต่างๆ ด้วย
